车载监控系统安装教程图解

车载监控系统是为大型车在行驶过程中，监控车辆及行驶的安全，一般大型客车、工程车、公交车等根据监控的区域，安装不同的监控设备，那么大型车载上要怎么安装车载监控及安装所在的位置有什么作用呢？

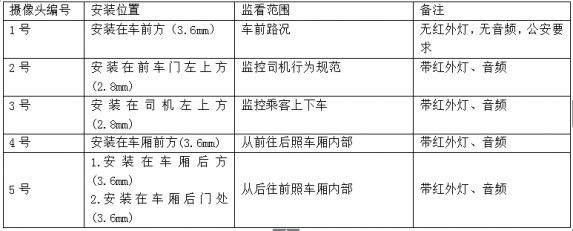

根据设备输出性能要求，建议安装5-8个车载摄像机。下面以安装5个摄像机为例说明，安装数量和位置如表1-2、图1-3，5个摄像机分别用于监看在车前路况、车前门、车内摄像、司机监控等等。建议摄像头采用红外彩色摄像机，即使在夜晚也能看清现场环境。

1)车头摄像机功能：采用广角摄像头，可以监视车前道路环境。

2)司机监控摄像头功能：监看司机操作规范，防止司机不规范操作引起的各种事故。

3) 前门摄像机功能：监看乘客上下车情况。

4) 车内摄像机功能（前）：监看车厢内情况，案件取证用。

5) 车内摄像机功能（后）：监看车厢内情况，案件取证用。

监控摄像头连接线：由五根航空头连接进行对接。摄像头位置参照下述安装位置。

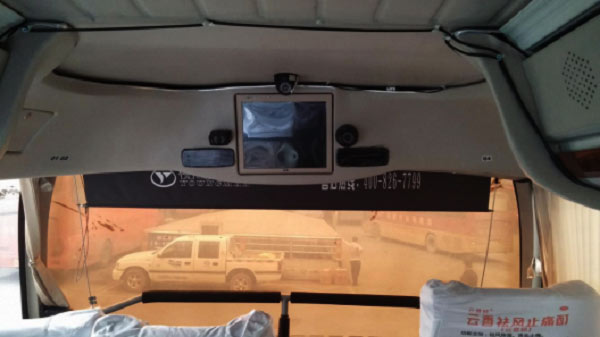

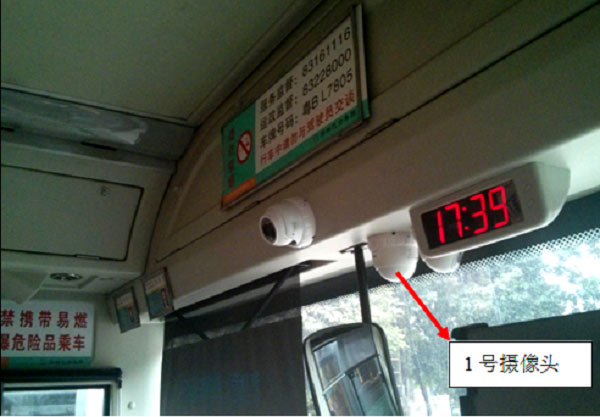

摄像头安装位置示意图（1号和5号摄像头优先吊装，1号摄像头如果挡住了，可以安装到仪表台上）。

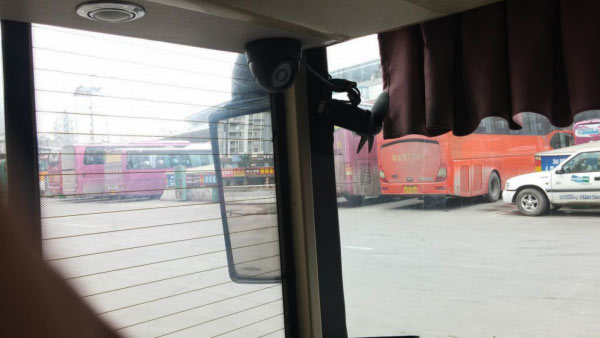

安装位置范围：前车门的左前方，备注：此位置照摄范围是前门，监控乘客上下车。

5号摄像头的安装位置范围：车的中央及车尾部，备注：此位置此位置照摄范围是车厢，监控乘客乘车行为
